A forró csatorna hibás fűtőeleme vagy termoeleme keresése multiméterrel pinről pinre általában nehézkes – egy 24 pólusú csatlakozónál ez több tucat mérést jelent, sok hibalehetőséggel. A NOLDEN Mould Expert beszállítónktól, a Nolden Regelsysteme GmbH-tól mindezt elvégzi helyettünk: csatlakoztatod a szerszám csatlakozóját, megnyomsz egy gombot, és a kijelzőn látod, mi van bekötve az egyes pinekre és milyen állapotban van.
Mire szolgál a Mould Expert
A Mould Expert egy kompakt szerszámteszter a forró csatornák elektromos elemeihez. Ellenőrzi bármely 24 vagy 16 pólusú szerszámcsatlakozó bekötését, felismeri az egyes elemeket (fűtőelem vagy termoelem), és megmutatja azok üzemi állapotát és jellemzőit. Feltárja bármely pin földzárlatát is. Az eredmény egy nagy, színes érintőképernyőn jelenik meg, és USB-n keresztül Excel-fájlként letölthető.
A készülék akkumulátorról üzemel, így bárhol használható – a présnél, a szerszámkészítő műhelyben vagy a szerszámraktárban, konnektor és kapcsolószekrény nélkül.
Hogyan működik

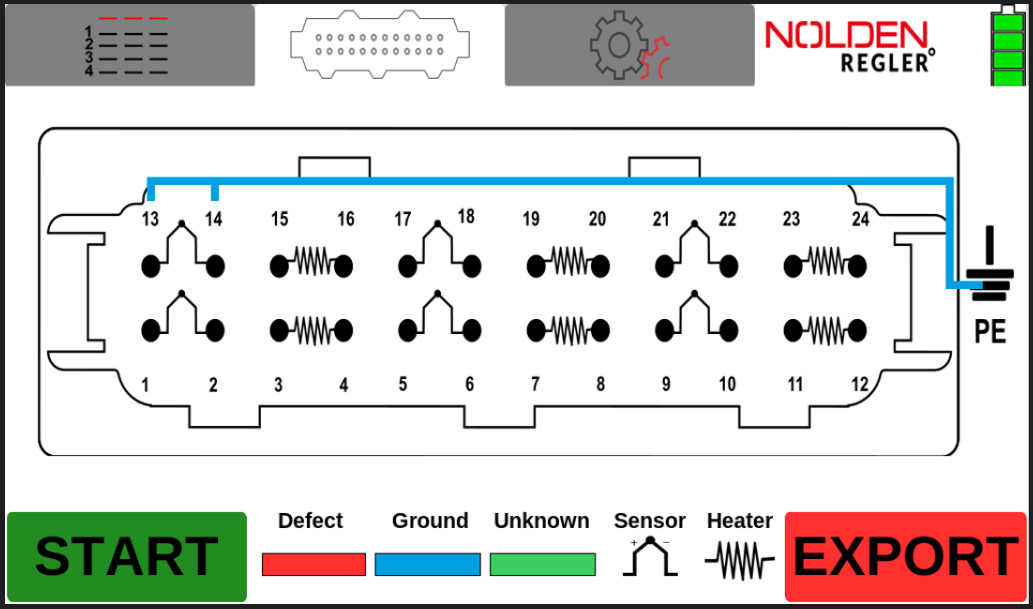

A Mould Expert egy teljesen automatizált multiméter. Megméri a csatlakozó minden pinjét minden más pinnel és a földdel szemben. Amikor felismer egy termoelemet vagy fűtőelemet, elektromos jelet rajzol az érintett pinek közé – közvetlenül a kiválasztott csatlakozó ábrájára. Földzárlat esetén az adott pinről egy vonal vezet a földelés szimbólumához.

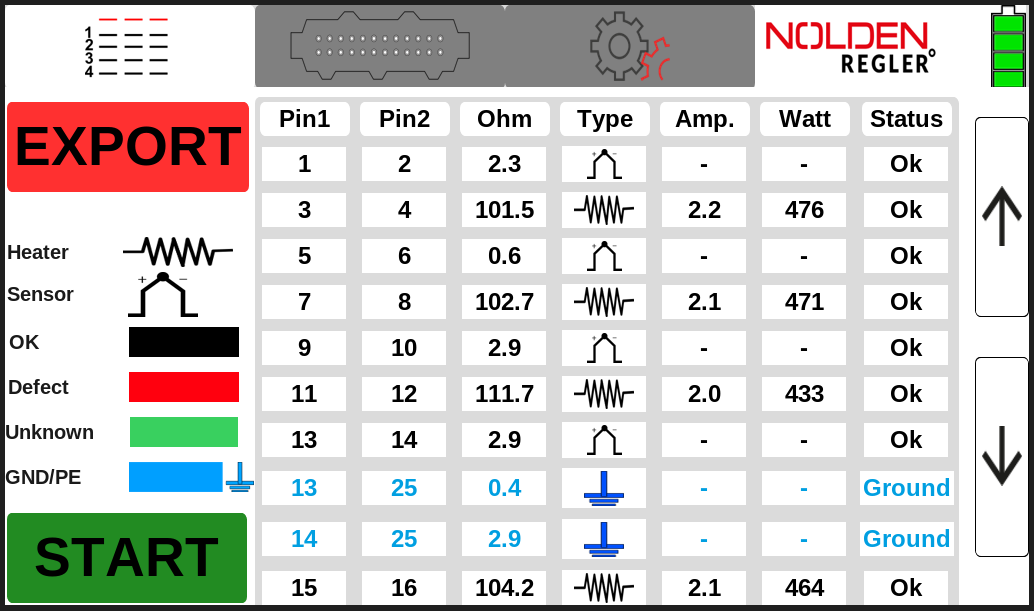

Minden eredmény táblázatként is megjeleníthető: a fűtőelemeknél a jel mellett fel van tüntetve az ellenállás (Ω) és a teljesítmény (W, A, 230 V-ra átszámítva). A táblázatot egyetlen gombnyomással, a beépített USB-csatlakozón keresztül CSV-fájlként exportálhatod Excelbe – jól használható a szerszám-ellenőrzési jegyzőkönyvhöz vagy reklamációhoz.
Miben más a Mould Expert
Automatikus ellenőrzés
- egyszerre ellenőrzi a csatlakozóra kötött összes elemet,
- megkülönbözteti a fűtőelemet, a termoelemet és a földzárlatot is,
- akár 24 mérőcsatorna + föld.
Konnektor nélkül
- két 18650-es akkumulátor, kb. 6 óra üzemidő,
- töltés szokványos USB-C töltővel,
- az elektromos hálózattól távol is használható.
16 vagy 24 pólus
- alapkivitelben adapter 24 pólusú vagy 16 pólusú ipari csatlakozóhoz,
- további adapterek (pl. 16 pólusú keskeny sor) igény szerint.
Áttekinthető eredmény
- grafikus vagy táblázatos megjelenítés a 7"-os érintőképernyőn,
- Excel-export (CSV) USB-n keresztül,
- kész alapanyag a szerszám-jegyzőkönyvhöz.
Kivitel
A mérőelektronika és a kontrasztos 7"-os érintőképernyő egy strapabíró, hordozható műanyag tokban kapott helyet, antracit színű ABS-ből. A készülék mindössze fél kilogrammot nyom, így kézben hordozható az egész csarnokban. A csomag része egy 24 pólusú vagy alternatívaként egy 16 pólusú, 1,5 m hosszú csatlakozókábel; továbbiak igény szerint elérhetők.
Műszaki paraméterek
| Töltő tápellátása | 230 V ±10 %, 48 – 63 Hz |
|---|---|
| Akkumulátor | 2× Samsung 18650, 2× 3 000 mAh |
| Töltés | hálózati USB-C töltő |
| Akkumulátor üzemideje | kb. 6 h |
| Mérőcsatlakozó | SUB-D 25 pólusú |
| Adapter a szerszámcsatlakozóhoz | SUB-D → 24 pólusú vagy 16 pólusú ipari csatlakozó (aljzat), 1,5 m; egyéb igény szerint |
| Kijelző | 7" színes TFT, projektív kapacitív érintő |
| Hőmérséklet-érzékelők | Fe-CuNi (J) vagy Ni-CrNi (K) termoelem |
| Mérőfeszültség | 5 V |
| Pontosság | kb. 2,5 % a tartományból |
| Hálózati kábel | 2 m, fekete, EU-csatlakozó |
| Tok | ABS, antracit |
| Méretek (Sz × M × M) | 223 × 205 × 80 mm |
| Tömeg | 0,5 kg |
Az adatok a gyártó katalóguslapja szerint, rev. 10/2024.
Mikor éri meg
- Új vagy javított szerszám átvétele – egyetlen mérés megerősíti, hogy minden fűtőelem és termoelem a megfelelő pineken van.
- Hibakeresés a présnél – a szabályozó zónahibát jelez; a Mould Expert egy perc alatt megmutatja, hogy megszakadt fűtőelemről, termoelemről vagy földzárlatról van-e szó.
- Rendszeres karbantartás és szerszámraktár – az exportált ellenállás-táblázat referencia, amellyel egy év üzemidő után is összehasonlítható az állapot.
- Reklamációk és szerviz – az Excel-jegyzőkönyv egyértelmű bizonyíték a forró csatorna beszállítója felé.
Szeretné kipróbálni a Mould Expertet a saját üzemében?
Írja meg, milyen csatlakozókat használ a szerszámain. Elkészítjük az ajánlatot a megfelelő adapterrel, és a NOLDEN forró csatorna szabályozókkal kapcsolatban is tanácsot adunk.
Forrás és képek: Nolden Regelsysteme GmbH, Meckenheim – NOLDEN Mould Expert, katalóguslap (PDF, EN).
