Forma sa chladí správne len vtedy, keď každým okruhom tečie toľko vody, koľko má. Stĺpové regulátory prietoku z našej ponuky nastavia a ukážu prietok v každej vetve zvlášť – od jednej zóny po 24 – a sú priamou náhradou regulátorov, ktoré už na lisoch stoja.
Na čo regulátor slúži

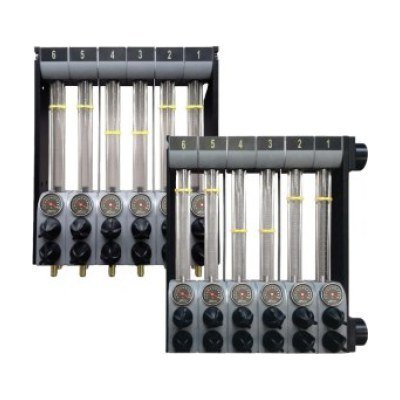

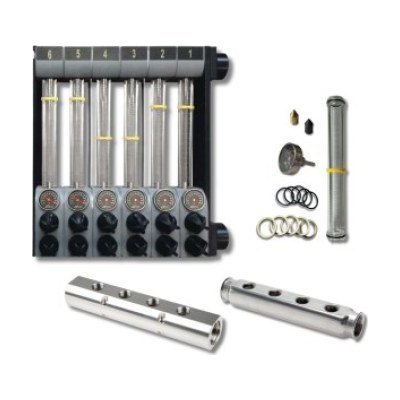

Stĺpový regulátor sa zaradí medzi temperačné zariadenie a formu. Prívodná voda sa rozdelí do jednotlivých okruhov, v každom z nich ventil nastaví prietok a plavákový prietokomer ho zobrazí v l/min. Spiatočka sa zbiera do spoločného zberača, teplomer ukáže teplotu vody vracajúcej sa z formy. Obsluha tak vidí, či je niektorý kanál formy upchatý alebo priškrtený, skôr než sa to prejaví na výlisku.
Zariadenia majú viac ako 20-ročnú históriu spoľahlivej prevádzky v priemyselných aplikáciách a modulárnu konštrukciu – zostava sa skladá podľa počtu okruhov konkrétnej formy.
Technické parametre
| Počet zón | 1 až 24 (modulárne) |
|---|---|
| Maximálna teplota média | +100 °C |
| Maximálny pracovný tlak | 10 bar |
| Rozsah prietoku na vetvu | 2 – 30 l/min |
| Použitie | všetky typy vstrekolisov, kompatibilné s priemyselnými temperačnými jednotkami |
| Náhrada | priama náhrada existujúcich regulátorov (napr. Wittmann) |
Hodnoty platia pre štandardné prevedenie; iné rozsahy prietoku na požiadanie.
Prečo regulátor z našej ponuky
- Presná regulácia – každý okruh formy má vlastný ventil a prietokomer.
- Modulárne vyhotovenie – 1 až 24 zón, rozšírenie bez výmeny celej jednotky.
- Univerzálne použitie – pre všetky typy vstrekolisov a bežné temperačné jednotky.
- Priama náhrada – nahradí existujúce regulátory bez zásahu do rozvodov.

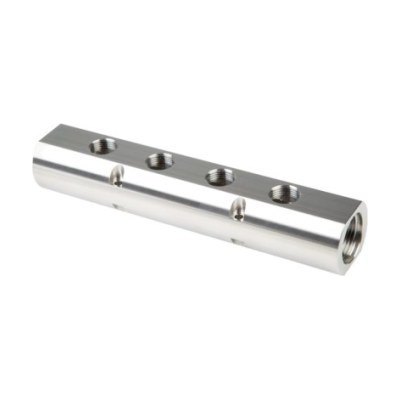

- Náhradné diely skladom – trubice, plaváky, ventily a tesnenia dodávame zo skladu.
Kompletný systém s temperačnými jednotkami SINGLE
V kombinácii s temperačnými zariadeniami SINGLE z našej ponuky vzniká presná a stabilná termoregulačná sústava: jednotka drží teplotu vody, regulátor rozdelí prietok do okruhov a teplomer na spiatočke ukáže, či forma odoberá teplo rovnomerne. Výsledkom je kvalitnejší výlisok, kratší cyklus a nižšia spotreba energie.
Potrebujete regulátor pre konkrétnu formu?
Napíšte nám počet okruhov, teplotu média a typ pripojenia. Pripravíme zostavu regulátora na mieru – alebo náhradu za váš existujúci rozvádzač.
